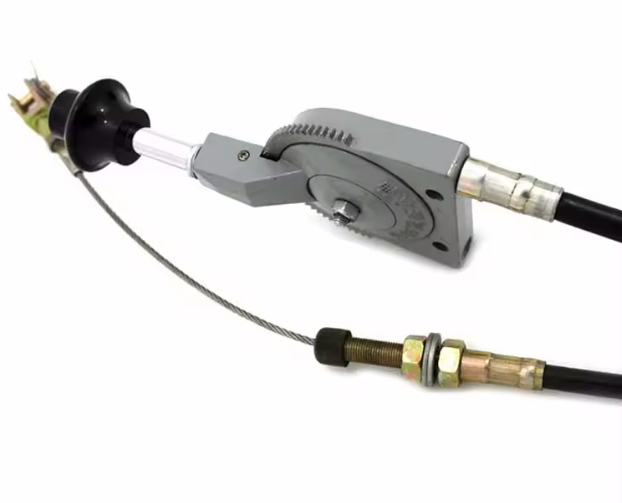

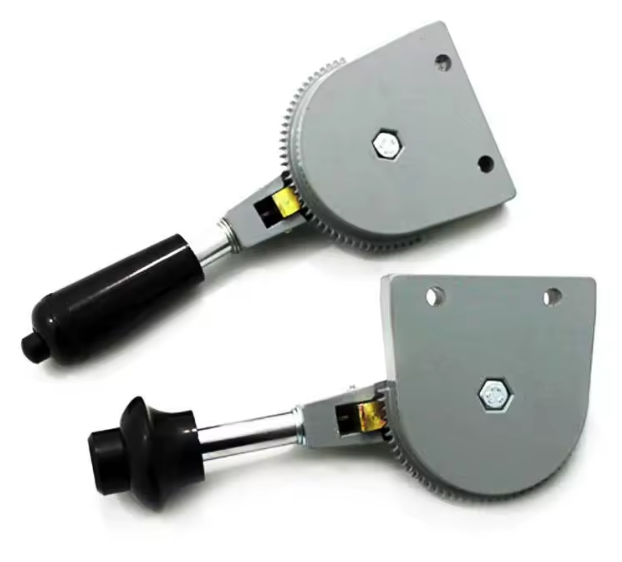

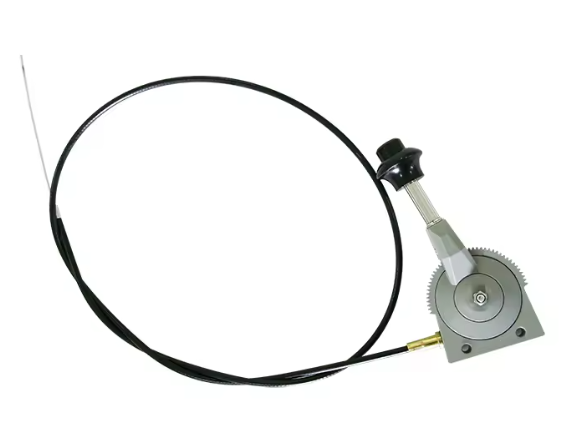

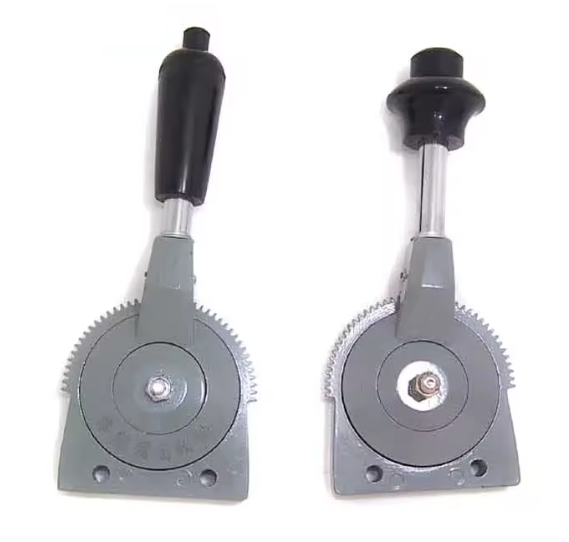

Рычаг регулировки оборотов с зубчатой рейкой — точное управление частотой вращения двигателя
Рычаг регулировки оборотов с зубчатой рейкой представляет собой механическое устройство для точного изменения и поддержания частоты вращения коленчатого вала двигателя. Широко применяется в дизельных и бензиновых двигателях, генераторных установках, сельскохозяйственной и специальной технике.
Назначение и принцип работы
Основная функция устройства — преобразование перемещения органов управления (рукоятки, педали или тросика) в линейное перемещение рейки топливного насоса высокого давления (ТНВД). Зубчатая рейка, в свою очередь, изменяет количество топлива, подаваемого в цилиндры двигателя, что приводит к увеличению или уменьшению частоты вращения .
В типовой системе управления рейка ТНВД кинематически связана с центробежным регулятором двигателя через систему рычагов. При изменении частоты вращения грузы регулятора расходятся или сходятся, перемещая муфту, которая через рычажную передачу воздействует на рейку, автоматически корректируя подачу топлива .

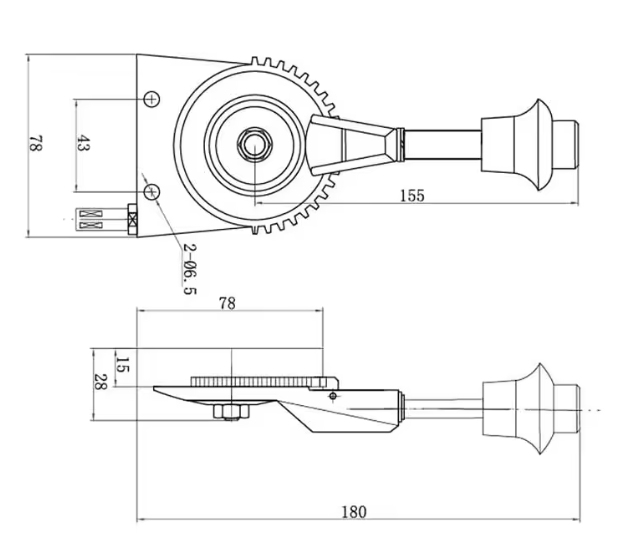

Конструктивные особенности
| Элемент | Описание |
|---|---|
| Рычаг управления | Передает усилие от оператора или сервопривода |
| Зубчатая рейка | Линейный элемент с зубьями для преобразования вращения в перемещение |
| Зубчатое колесо (сектор) | Взаимодействует с рейкой, обеспечивая передачу движения |
| Фиксаторы положения | Позволяют поддерживать заданные обороты |
| Ограничители хода | Предотвращают выход за рабочие пределы |
Зубчато-реечный механизм в данном применении отличается высокой точностью позиционирования. Благодаря жесткому зацеплению зубьев рейки и сектора обеспечивается безлюфтовая передача управляющего воздействия .
Применение в системах регулирования
В двигателях внутреннего сгорания рычажный механизм управления рейкой выполняет несколько функций:
-
Ручное управление подачей топлива — оператор непосредственно задает режим работы двигателя
-
Согласование с всережимным регулятором — взаимодействие с центробежными грузами для автоматической стабилизации оборотов при изменении нагрузки
-
Ограничение максимальных оборотов — предотвращение разноса двигателя
-
Аварийная остановка — экстренное прекращение подачи топлива
В сложных системах рычажный механизм может быть двухсекционным и обеспечивать независимое управление разными группами цилиндров, что позволяет отключать часть цилиндров при снижении нагрузки для экономии топлива .
Регулировка и настройка
Для обеспечения корректной работы необходима точная настройка рычажного механизма. Стандартная процедура регулировки включает регулировку длины тяг между рычагом и рейкой, контроль зазоров в сочленениях, проверку плавности хода без заеданий и фиксацию контргайками после настройки .
При эксплуатации важно контролировать состояние зацепления зубчатой пары. Регулировка радиального зазора позволяет компенсировать естественный износ и поддерживать точность управления .
Основные преимущества
-
Простота и надежность механической передачи
-
Высокая точность позиционирования рейки
-
Возможность ручного дублирования автоматических систем
-
Не требует сложного электронного оборудования
-
Ремонтопригодность в полевых условиях

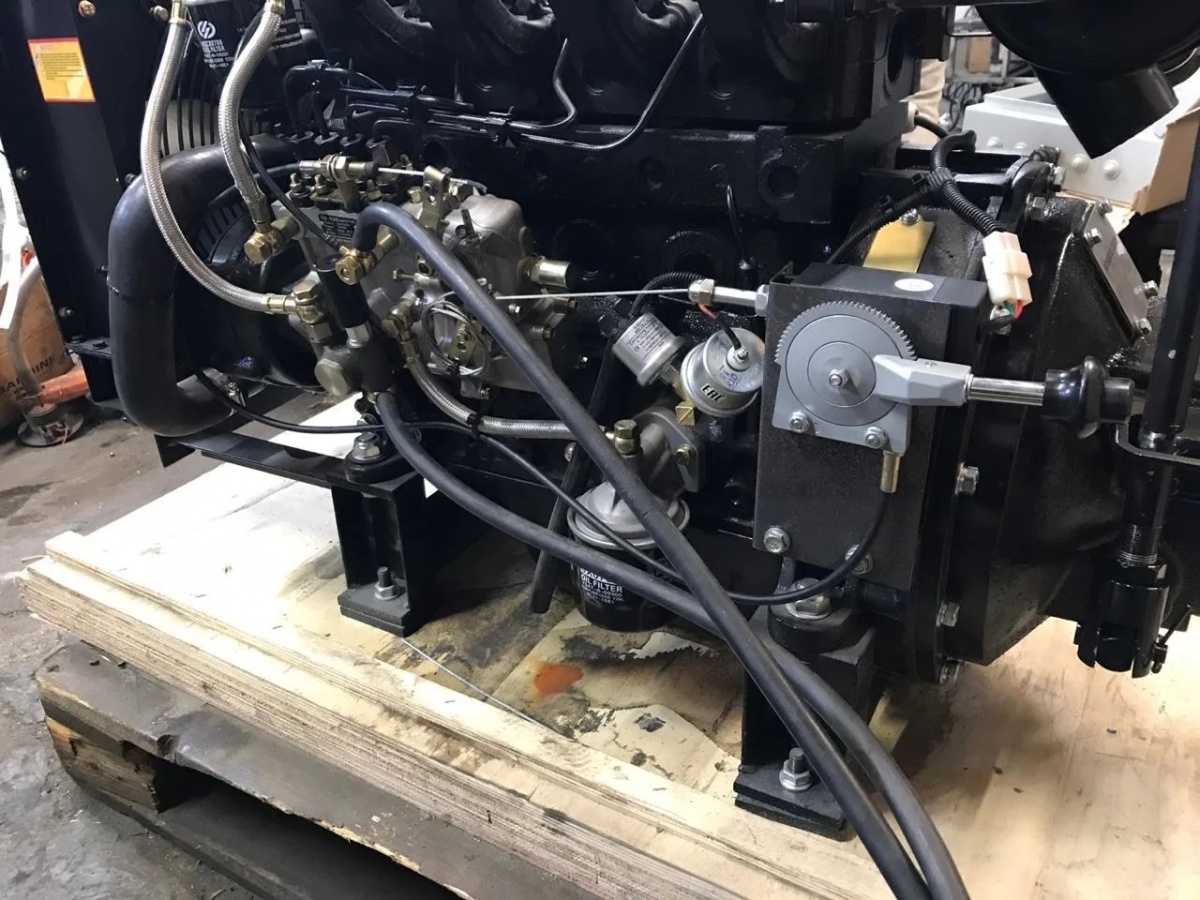

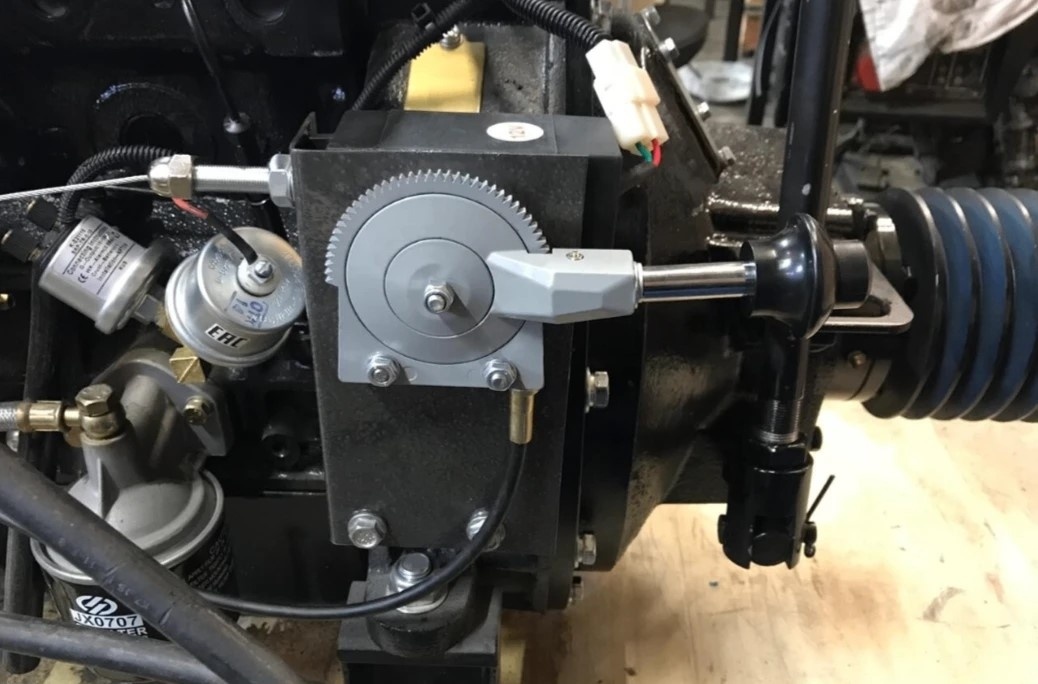

Применение в генераторных установках
В дизель-генераторных установках рычаг регулировки оборотов с зубчатой рейкой является ключевым элементом системы поддержания стабильной частоты тока. При подключении нагрузки двигатель стремится снизить обороты — система рычагов и регулятора увеличивает подачу топлива, компенсируя нагрузку и поддерживая частоту вращения в заданных пределах .
Рычаг регулировки оборотов с зубчатой рейкой — надежное управление мощностью вашего двигателя.
