Рукоятка регулировки оборотов вытяжным способом — дистанционное управление двигателем

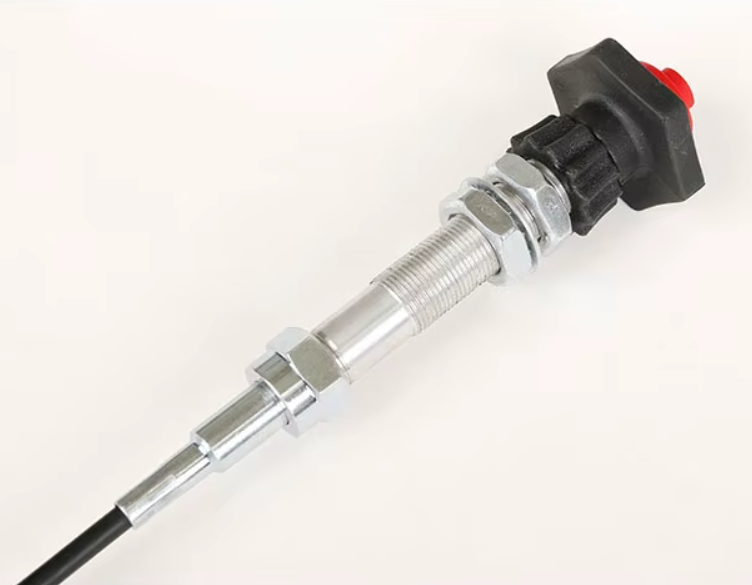

Рукоятка регулировки оборотов вытяжным способом (pull-pull throttle control) — это механическое устройство для дистанционного управления дроссельной заслонкой двигателя, рейкой топливного насоса или другим регулирующим элементом. Принцип действия основан на перемещении троса внутри гибкой оболочки при нажатии на центральную кнопку и последующем вытягивании или вдвигании рукоятки .
Назначение и принцип работы

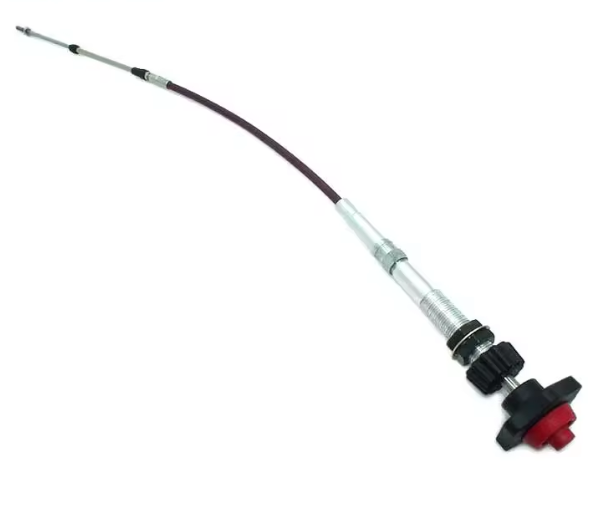

Основная функция устройства — обеспечение оператору возможности плавно и точно изменять частоту вращения двигателя с безопасного расстояния. Конструкция включает рукоятку (головку управления), гибкий трос в защитной оболочке и механизм фиксации.
В типовой системе рукоятка регулировки устанавливается на панель управления генератора или пульт оператора техники. Нажатие на центральную кнопку разблокирует механизм, после чего оператор может вытягивать или вдвигать рукоятку для изменения положения дроссельной заслонки. Отпускание кнопки фиксирует выбранное положение .
Конструктивные особенности
Режимы работы
Всережимные рукоятки типа «вытяни-нажми» реализуют два способа позиционирования :
-
Грубая настройка (coarse adjustment): При нажатой центральной кнопке рукоятка свободно перемещается по всей длине хода. Так оператор быстро устанавливает примерный режим работы двигателя — от холостого хода до максимальных оборотов.
-
Точная подстройка (micro-adjustment): В режиме точной настройки поворот рукоятки приводит к изменению положения троса на доли миллиметра. Один полный оборот рукоятки обеспечивает около 5-6 мм линейного перемещения троса. Благодаря мелкому шагу резьбы обеспечивается плавное изменение подачи топлива .
Ключевые технические параметры
-
Диаметр троса: стандартный 1,5-2 мм
-
Материалы: сталь с антикоррозийным покрытием (тросик и резьбовые детали), нейлон/пластик или металл (рукоятка)
-
Защита: степень защиты IP54 — IP67 (пыле- и влагозащищенное исполнение)
Применение
Рукоятки вытяжного типа находят широкое применение в различных сферах :
| Область применения | Назначение |
|---|---|
| Генераторные установки | Регулировка частоты вращения двигателя, режим ECO |
| Сельхозтехника | Управление оборотами двигателя трактора, комбайна |
| Строительная техника | Регулировка дросселя на экскаваторах, погрузчиках |
| Спецтехника | Управление оборотами двигателя автовышки, компрессора |
| Моторные лодки | Дистанционная регулировка газа |
| Промышленное оборудование | Управление заслонками, клапанами |
Основные преимущества
-
Точность позиционирования благодаря винтовому механизму микроподстройки
-
Надежная фиксация выбранного положения даже при интенсивной вибрации
-
Простота монтажа и обслуживания
-
Гибкий трос позволяет монтировать рукоятку в комфортном для оператора месте
-
Защита от случайного изменения настроек (требуется нажатие кнопки для перемещения)
Установка и эксплуатация
При монтаже рукоятки регулировки вытяжного типа важно:
-
Обеспечить плавные изгибы троса (минимальный радиус изгиба — не менее 75 мм)
-
Избегать резких перегибов и перетирания оболочки
-
Периодически смазывать трос специальной смазкой
-
Проверять надежность крепления фитингов
Рукоятка регулировки оборотов вытяжным способом — надежное и точное управление мощностью вашего двигателя.
